Oscar Nemon — oko 1938.
Zamisao koju ponovno čitamo kroz prostor. Digitalna interpretacija arhivskih fotografija, makete i arhitektonskog opisa.

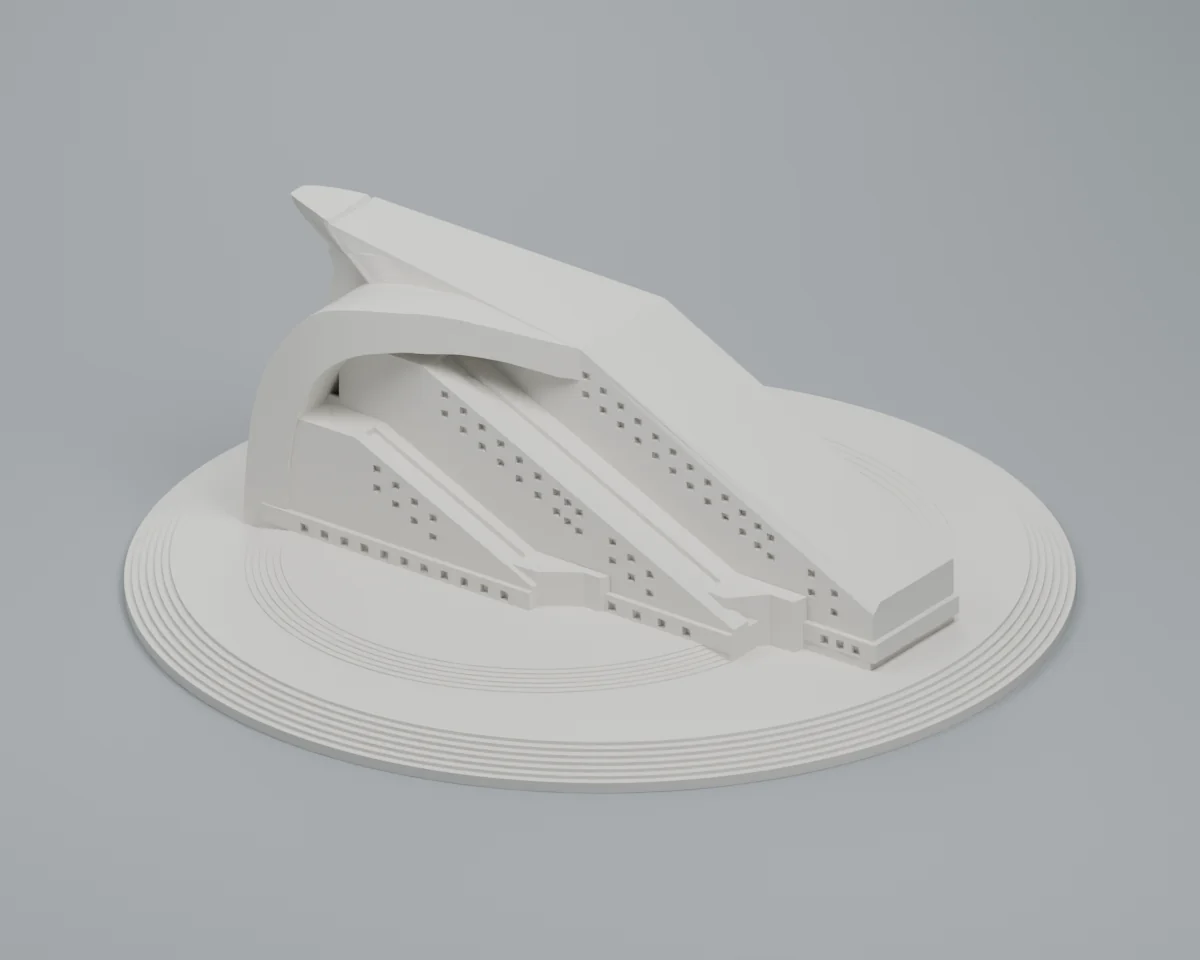

Centrirani korpus dijeli kružnu bazu. Rampe i luk blago su spušteni, a odnos luka i grane prema piramidalnom završetku dodatno je usklađen.
Povuci i istraži model
V14 · Odabrana za izradu
Preuzmi sačuvanu V14 za rad u Blenderu. Dostupni su cijeli mali model i veliki sklop s odvojenim dijelovima.
Jedan komad, dimenzija 230 × 230 × 82 mm.
Preuzmi .blend V14 · Blender · 3,7 MBSastavljeni i rastavljeni prikaz · 48 dijelova za printer 25 × 25 × 25 cm.
Preuzmi .blendPromjeri se odnose na vanjski obod baze. Datoteke sadrže modele za Blender; postavke sliceanja i G-code pripremaju se zasebno.
01 Čitanje prostora
Ključ rekonstrukcije nalazi se u razlici dviju strana. Kružna baza nije jednoliko stubište: s jedne se strane uspinjemo prema zgradi, a s druge spuštamo prema mjestu okupljanja.
Vanjski niz kontinuirano obilazi zgradu. Unutarnji prednji niz slijedi pravi kružni luk između početka dulje rampe i završetka uz kraću rampu, uz odmorište između dvaju uspona.
Od orhestre prema van ponavljaju se tri skupine: sedam uskih stuba i jedna malo šira. Završavaju na zajedničkom odmorištu koje povezuje obje strane zgrade.
Shematski profili izvedeni su iz modela V15. Stražnji ritam čini 7 + 1, tri puta ponovljen; malo šire gazište 20 % je šire od uskog.
02 Od izvora do interpretacije

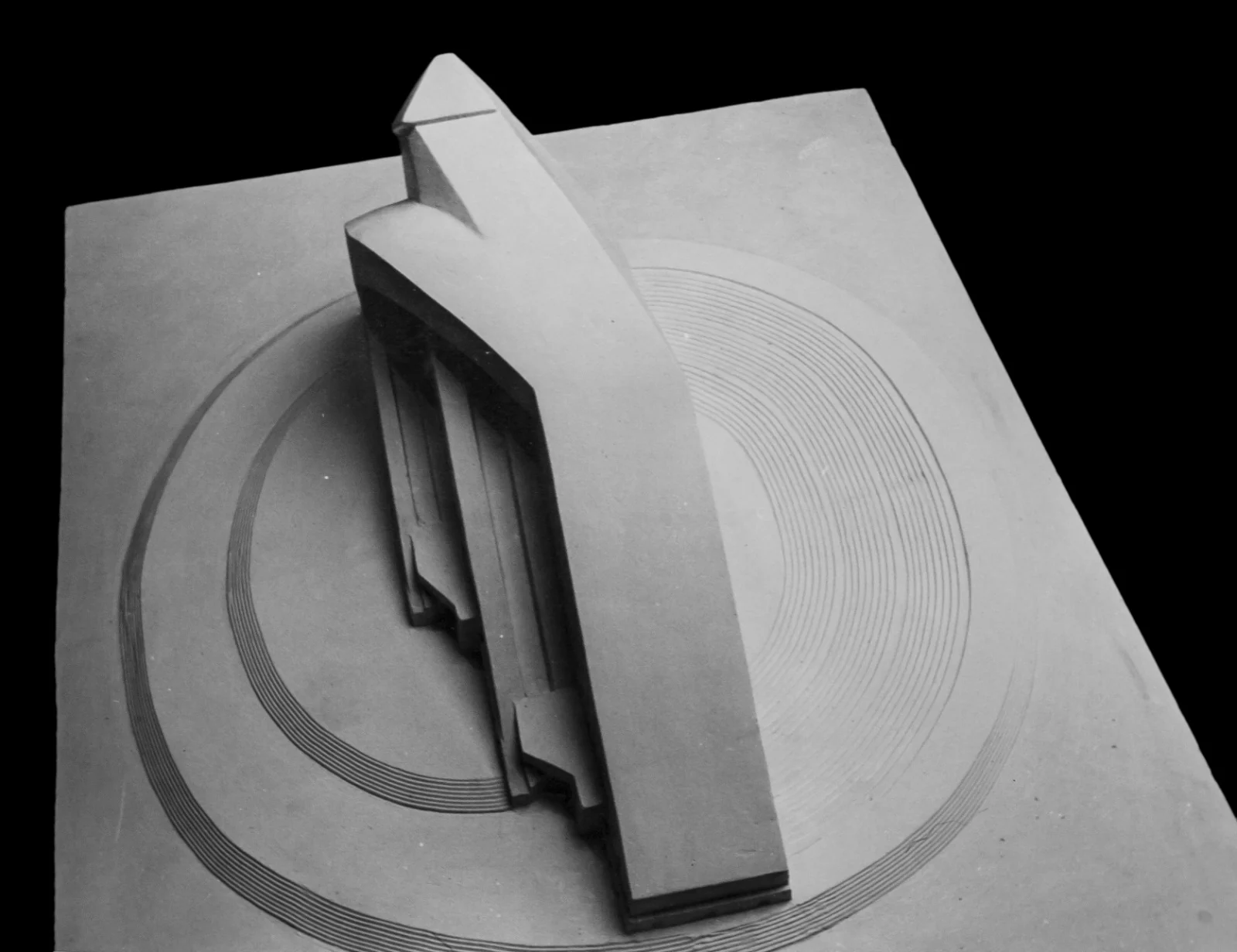

Arhivske snimke pokazuju pojedine strane zamišljene građevine. Fotografije ručno izrađene makete pomažu razumjeti njezin volumen. Njih čitamo zajedno s arhitektonskim opisom.

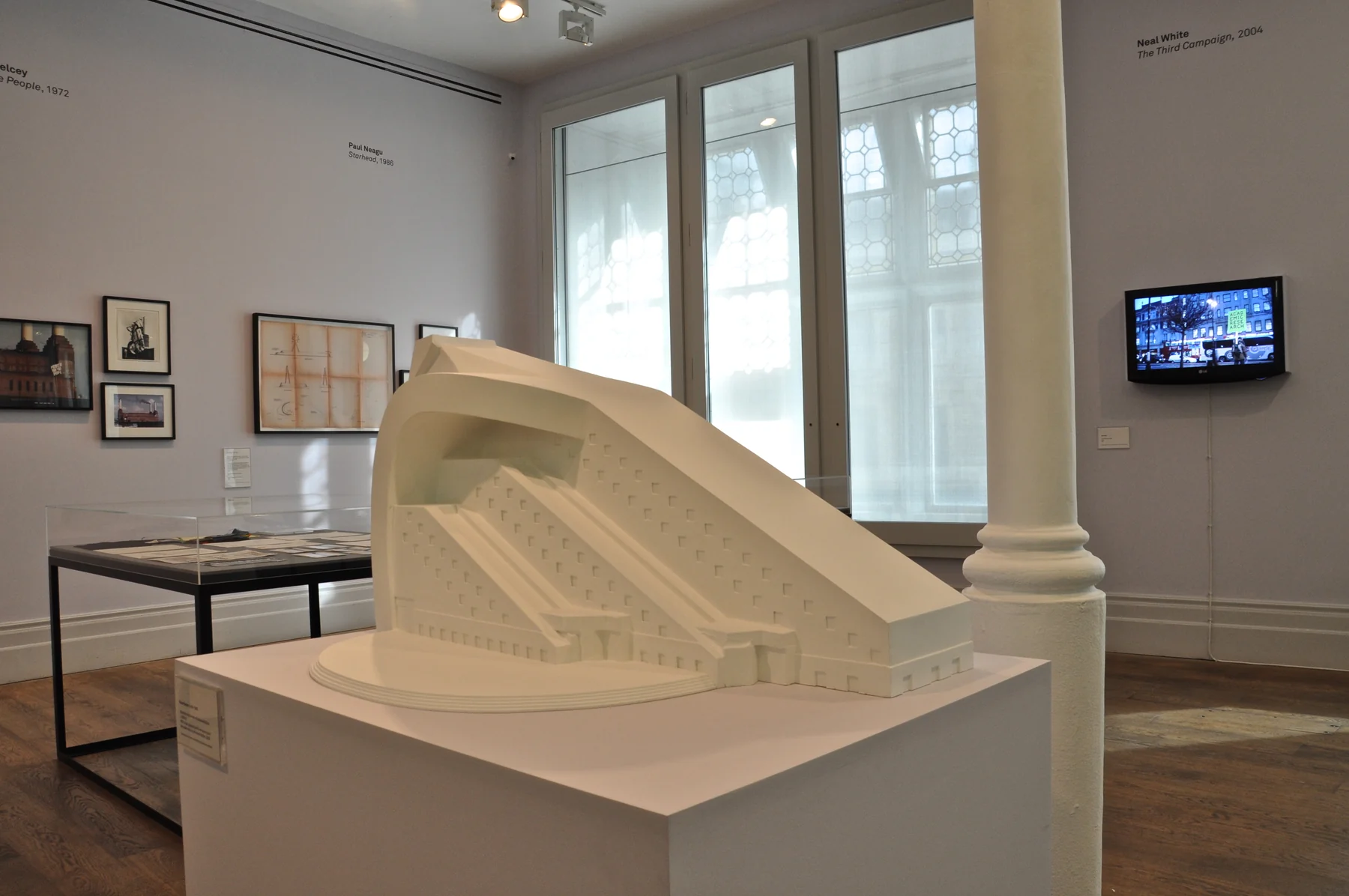

Na izložbenoj replici nedostaje stražnje polukružno stubište. U digitalnu interpretaciju vraćamo ga prema arhivskim fotografijama i opisu.
03 Prijedlog izrade

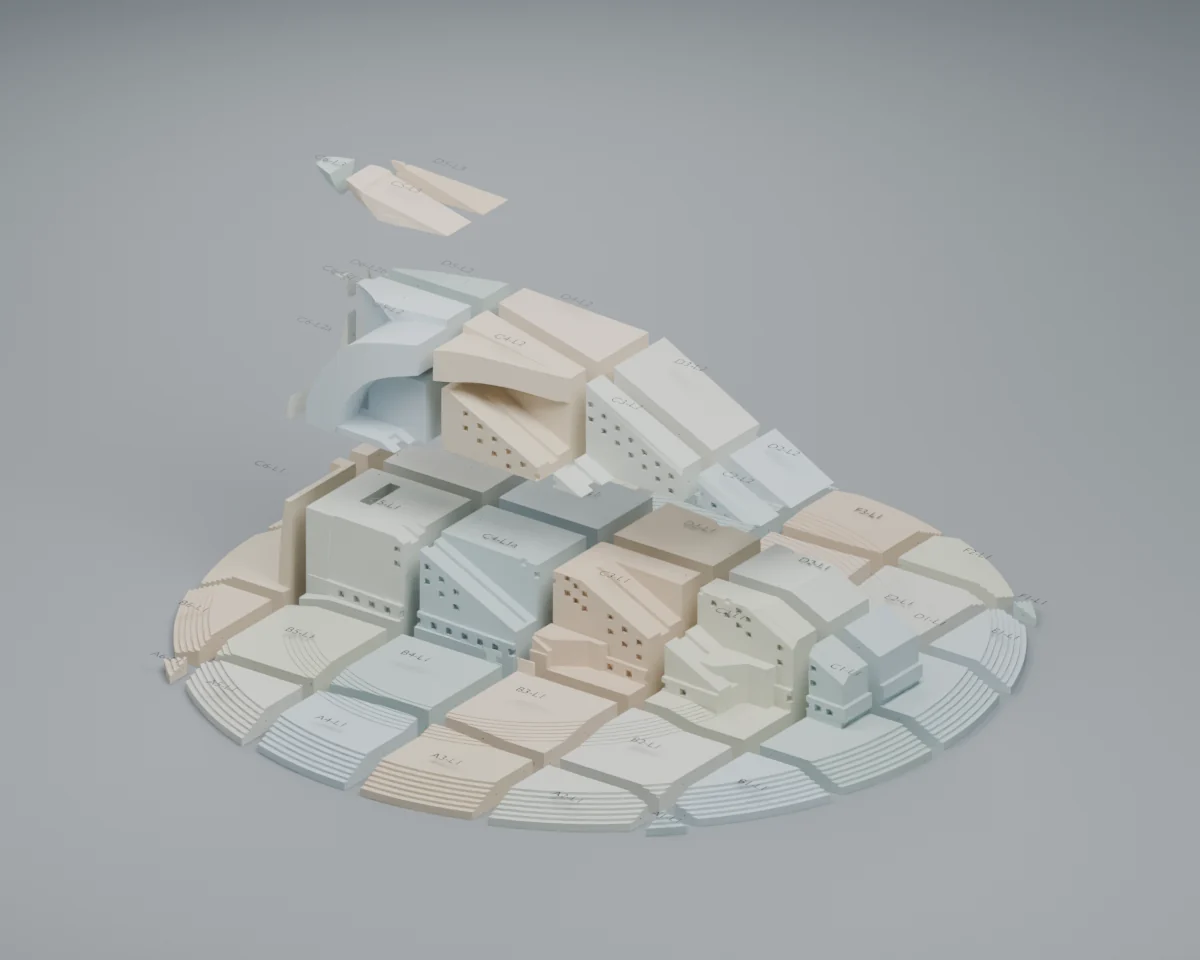

Dvije izvedbe iste zamisli. Manja stane na zadani printer u jednom komadu. Veća, vanjskog promjera 120 cm, slaže se iz 52 dijelova raspoređenih po poljima i visini.
Promjer baze · jedan komad
230 × 230 mm u tlocrtuVanjski promjer · 52 dijelova
Dijelovi za radni prostor 25 × 25 × 25 cmPredviđeno za volumen ispisa
25 × 25 × 25 cm.
Dimenzije dijelova provjerene su. Potpore i postavke ispisa prilagođavaju se konkretnom printeru; prije velikog sklopa izrađuje se probni spoj.
Otvoreno za daljnje čitanje
Blago niže rampe i luk te usklađen izlazak grane prema piramidalnom završetku nastavljaju razvoj V14. Kratki greben kod račvanja krova uklonjen je, uz sačuvane ostale prihvaćene dijelove. Unutarnji prednji niz stuba povezuje rampe kružnim lukom, dok se stražnje stubište spušta prema orhestri. Vanjski promjer velike makete iznosi 120 cm; ostale proporcije ostaju interpretativne.
